相信大家對占空比并不陌生，但是提到等占空比，有些新手就有些摸不著頭腦了。所謂等占空比，就是占空比的一半，可以理解為占空比的50%，也就是說在同一時鐘周期內(nèi)，低電平和高電平的時間相等，各占50%。在電路設計當中，占空比與分頻器的設計有關，本篇文章就將為大家介紹等占空比分頻器的幾種寫法。
偶數(shù)分頻
案例1：二分頻

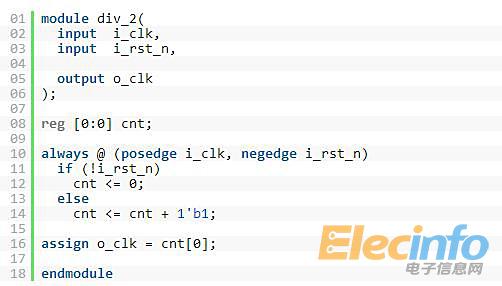

div_2.v

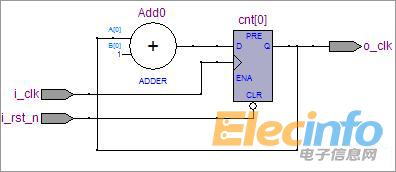

圖1 二分頻的RTL視圖
仿真波形（QII仿真結果）

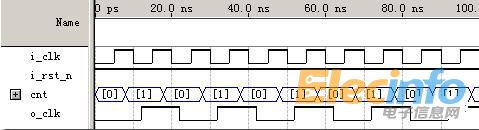

圖2 二分頻的仿真波形
案例2：四分頻

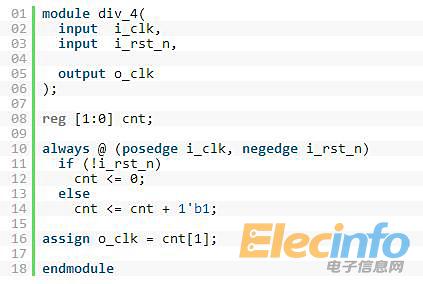

div_4.v
RTL視圖（QII綜合結果）

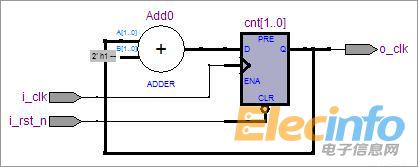

圖3 四分頻的RTL視圖
仿真波形（QII仿真結果）

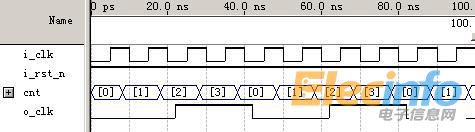

圖4 四分頻的仿真波形
案例3： 六分頻

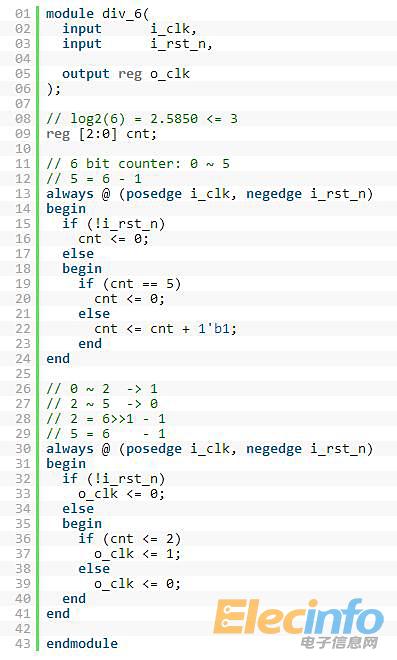

div_6.v
RTL視圖（QII綜合結果）

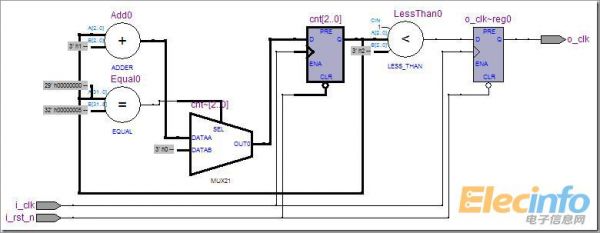

圖5 六分頻的RTL視圖
仿真波形（QII仿真結果）

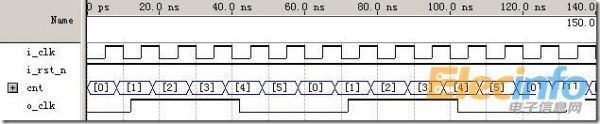

圖6 六分頻的仿真波形
